意大利B&C TU7685浊度监控仪
测量单位：NTU.mg/1.ppm
分辨率：量程0.05%
传感器零位:0.0-10.0%f.s
灵敏度:80.0-120.0%
A.B点设置:开/关
滞后：置程的0-10%
延迟：0.0-99.9秒
产品介绍
技术参数
测量单位：NTU.mg/1.ppm
分辨率：量程0.05%
传感器零位:0.0-10.0%f.s
灵敏度：80.0-120.0%
A.B点设置:开/关
滞后：量程的0-10%
延迟：0.0-99.9秒
继电器触点：5A.220V
高.低警报：0-量程上限
自动清洗：手动/自动+手动（用户选择）
模拟输出1：0-20或4-20mA
响应时间：10秒(98%)
负载：<600Ω
模拟输出2：选配091.3713
系列输出：选配091.701带RS232接口
湿度：<95%(没有冷凝水）
电源：110/220V±10%交流电源，50/60HZ，≤5W
绝缘度：4000V (IEC348标准）
外型尺寸：96×96×155rrm(DIN43700)
功能
§前级放大传感器输入
§自动及手动操作
§测量范围（可选）
0-4.000，0-40.00，0-400.0，0-4000NTU
0-10.00，0-100.00，0-1000，0-10,000mg/l sio2
§自动调节量程
§程序筛选
§背亮式显示
§0-20或4-20mA输出可选 双点设置带滞后.延迟.高.低动作功能
§高.低点.定时.镜头脏.外部光线太强都会报警
§检查镜头脏的信号
§定时自动清洁（用户选择）
§三级查索：显示.校验和参数设定
§110V/220V交流电源及过载保护
§外型尺寸：96×96×155mm(DIN43700)
盘装
备注：
该监控仪所用TU810浊度传感器能安装在距监控仪100 米处
CL7685浊度监控仪接线图
| 1.2 | 110V电源接线端子 |
| 1.3 | 220V电源接线端子 |
| 4.0 | 电源接地线端子 |
| 5.6 | A继电器常开接点 |
| 6.7 | A继电器常闭接点 |
| 8.9 | B继电器常开接点 |
| 9.10 | B继电器常闭接点 |
| 11.12 | C继电器常开接点(警报) |
| 12.13 | D继电器常开接点（清洗） |
| 14 | 第一路模拟输出(+)接点 |
| 15 | 第二路模拟输出(+)接点(选装) |
| 16 | 模拟输出(-)接点(共用) |
| 17.18.19.21 | 传感器接线端子 |
| 22.23.24.25 |
附件
1.SZ9481 10m长带接头电缆

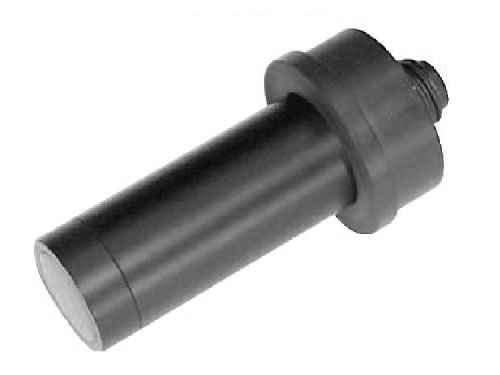

TU810 浊度探头

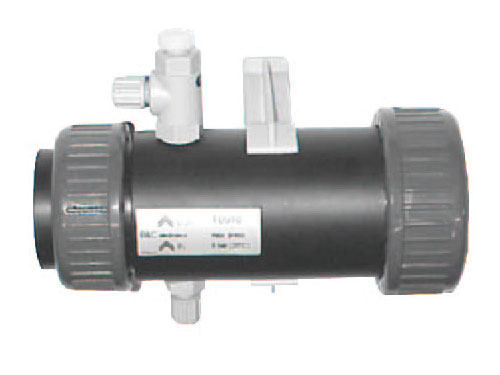

TU910 浊度恒流器
