意大利B&C CL 7685余氯监控仪
量程：0-2.000ppm或0-20.00ppm (CL2，03 ,CL02)
零位调整：±2uA
传感器灵敏度：12.5/250X
*极化电池电压：-200mV(0-1250mV)
*温度系数：0-4.0X/°C
*软件过滤：0.6~99.9秒
产品介绍
技术参数：
量程：0-2.000ppm或0-20.00ppm (CL2，03 ,CL02)
零位调整：±2uA
传感器灵敏度：12.5/250X
*极化电池电压：-200mV(0-1250mV)
*温度系数：0-4.0X/°C
*软件过滤：0.6~99.9秒
温度
输入信号：3线制Ptl0O热电阻
测量及补偿范围：-2-52°C
分辨率：0.1°C
零位调整：±1°C
A. B点功能设置
*功能选择：开关-脉冲比例式调节(PFM)
*间歇脉冲比例式调节(PWM)
PFM/PWM 功能
比例范围：量程的0-10%
脉冲频率：0-120次/分
脉冲周期：0-99.9秒
选配091.3711
双模拟信号输出
用户可选择温度输出
功能
§输入信号：恒电压传感器、3线制PtlOO热电阻
§测量范围：0-2ppm或0-20ppm自动调节量程
§程序筛选
§校验模式：立即、延迟二种
§显示设定参数
§设定点及警报条件设罝显示
§自动及手动温度补偿
§输出：0-20mA或4-20mA可选择
§自动、手动或模拟操作
§双点设罝
§功能选择：开/关脉冲比例式(PFM)、间歇脉冲
§比例式调节(PWM)、带滞后、延迟、高/低动
§作设置功能
§高/低设置定时警报延迟功能
§自动清洗继电器控制：自动+手动/手动
§自动过载保护及复位
§可拔式端子板
§外型尺寸：96X96X155mn

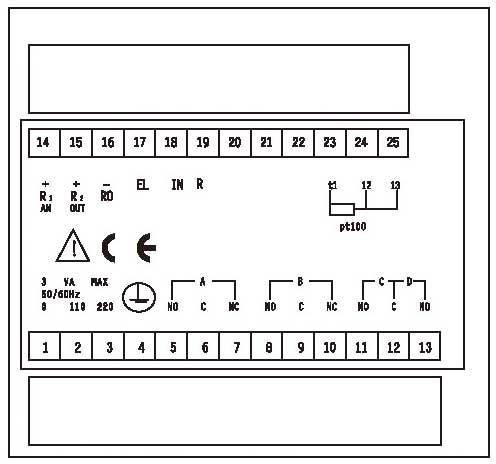

CL7685余氣监控仪接线图
| 1.2 | 110V电源 |
| 1.3 | 220V电源 |
| 4 | 电源接地 |
| 5.6 | A继电器常开端子 |
| 6.7 | A继电器常闭端子 |
| 8.9 | B继电器常开端子 |
| 9.10 | B继电器常闭端子 |
| 11.12 | C继电器端子(瞀报) |
| 12.13 | D继电器端子(自动清洗) |
| 14 | 模拟输出(+) |
| 15 | (选装) |
| 16 | 模拟输出(-)共用 |
| 17 | 电极输入端子(白色) |
| 18 | 电极输入端子(黑色) |
| 19 | 参比电极(屏蔽)输入 |
| 23 | DtlOO输入 |
| 24.25 | ptlOO共用输入 |
附件
SZ283恒电压传感器(电极)
SZ7231恒电压传感器恒流槽(单插孔)
SZ7233恒电压传感器恒流槽(三插孔)
可同时安插SZ283. PH. ORP.传感器
电极及附件
余氯控制器/恒压法
CL7685
用途：制水、灌装行业
测量：游离氯、二氧化氯
电流输入：2μA/ppm (20℃)
输出：单路0/4-20mA(可选温度输出)
PFM-PWM功能：
频率范围：0-120脉冲/分钟
脉冲宽度：0-99.9秒
手动、自动或模拟操作
配套探头：恒压式电极SZ283

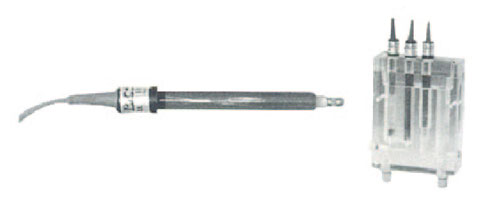

恒压式电极SZ283
探头型号：CL7901/恒压法
探头类型：玻璃电极
材质：10bar(20℃)
耐温：0-50℃
长度/直径：110/12mm
电缆：3m固定电缆
配套安装结构：
SZ7231/用于氯和温度电极
SZ7233/用于带pH补偿极，
氯电极和温度电极
SZ7251/带自动清洗功能
玻璃电极及安装结构
型号：SZ7231(可带温度补偿)
SZ7233(可带温度、pH补偿)
材料：有机玻璃
流速：10-30L/小时
进水口：1/4" 软管连接口
出水口：1/4" 软管连接口
出口管道：10×14mm橡胶管
外形尺寸：150×120×40mm
适用电极：12mm×110mm的普通玻璃
塑料管pH/ORP/CL电极
直径为5mm的温度电极
推荐电极：pH=SZ163, ORP=SZ275,
CL=sz283, T=sp514
选型推荐：
CL7685+SZ283+SZ7231：
用于测量游离氯、二氧化氯
CL7685.010+OL7901：
用于测量溶解臭氧
CL7685.010+CL7901：
用于余氯、总氯测量
余氯、臭氧PID控制器
CL7685.001
用途：臭氧发生器、制水、水处理、灌装
测量：游离氯、二氧化氯、总氯、余氯或
溶解臭氧
电流输入：根据探头确定，2μA/ppm(20℃)
或160nA/ppm(20℃)
输出：双路 0/4-20 mA/测量值和PID输出
PID输出：0/4-20mA电气隔离输出
继电器输出：双继电器用于步进马达
手动、自动操作，偏离设定点报警
配套探头：覆膜探头CL7901/OZ7901
恒压式电极SZ283
覆膜探头CL7901
探头型号：CL7901/膜选择电极
探头类型：覆膜氯探头
材质：抗腐合成材料和不锈钢
温度探头：内置Pt100
耐温：0-50℃
长度/直径：107/44.5mm(最大)
电缆：0012.030029/7m/25ft电缆/已含
配套结构：
树脂玻璃流通式安装结构/已含
以上探头已含以下附件
0012.000066/覆膜氯传感器
0012.050005/余氯探头膜片，10片/包
0012.050004/余氯探头备件包
0012.090011/125ml余氯探头电解液
0012.030029/7m探头专用电缆
0012.000043/流通式结构
电极的自己清洗安装结构
型号：SZ7251/自动清洗型
材料：有机玻璃+PVC夹具
流速：15-40L/小时
进水口：1/8" 接头
接头材料：聚丙烯塑料
连接管道：4×6mm, L=5m, 聚乙烯管
外形尺寸：长度150mm/直径最大44mm
自动清洁：结构内的小球受水流带动，
不停地接触传感器的表面，
起到清洁电极的作用。
推荐电极：SZ283/加强型
详细资料请垂询本公司或当地经销商
余氯、臭氧控制器
CL7685.010
用途：制水、水处理、灌装行业
测量：游离氯、二氧化氯、总氯、余氯或
溶解臭氧
电流输入：160nA/ppm (20℃)
输出：单路0/4-20mA/可选温度输出
PFM-PWM功能：
频率范围：0-120脉冲/分钟
脉冲宽度：0-99.9秒
手动、自动或模拟操作
配套探头：覆膜探头 CL7901/OZ7901
覆膜探头OZ7901
探头型号：OZ7901/膜选择电极
探头类型：覆膜臭氧探头
材质：抗腐合成材料和不锈钢
温度探头：内置Pt100
耐温：0-50℃
长度/直径：107/44.5mm(最大)
电缆：0012.030029/7m/25ft电缆/已含
配套结构：
树脂玻璃流通式安装结构/已含
以上探头已含以下附件
0012.000042/覆膜臭氧传感器
0012.050002/臭氧探头膜片，10片/包
0012.050004/臭氧探头备件包
0012.090008/125ml臭氧探头电解液
0012.030029/7m探头专用电缆
0012.000043/流通式结构
覆膜电极及安装结构
型号：0012.000043
材料：树脂玻璃
流速：25-110L/小时
进水口：1/4" 软管连接口
出水口：1/2" 软管连接口
背板尺寸：114×178×1.5mm
背板固定孔：70×163mm, 1/4"通孔
推荐电极/探头：0012.000066氯探头，
0012.000042臭氧探头
B&C Electronlcs Srl
Via per Villanova 3
20040 Carnate
Milano ltaly
Phone 039 631721
Fax 039 6076099
www.bc-electronics.it
